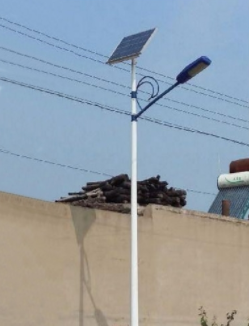

智慧路燈所謂市電互補LED太陽能路燈系統,就是以太陽能電池發電為主,以普通220V交流電補充電能為輔的LED路燈照明系統,采用此系統,光伏電池組和蓄電池容量可以設計得小一些,基本上是當天白天有陽光,當天就用太陽能發電同時給蓄電池充電,到天黑時蓄電池放電把負載LED點亮。在我國大部分地區,全年基本上都有2/3以上的晴好天氣,這樣該系統全年就有2/3以上的時間用太陽能照亮路燈,剩余時間用市電補充能量,既減小了太陽能光伏照明系統的一次性投資,又有著顯著的節能減排效果,是太陽能LED路燈照明在現階段推廣和普及的有效方法。
中華燈廠家告訴你LED太陽能路燈系統,由太陽能電池、路燈控制器、蓄電池、市電供電、開關電源和LED路燈等五部分組成。其中,路燈控制器是整個系統的控制核心,用于對蓄電池的充放電控制、LED路燈的亮滅控制、市電供電的自動切換控制及相關保護控制等;太陽能電池用于把太陽能轉換成電能,并且路燈控制器通過采集太陽能電池電壓的大小來判斷是白天還是黑夜;蓄電池是整個系統的儲能設備,白天時太陽能電池給蓄電池充電,晚上或陰雨天時LED路燈由蓄電池來供電,并且路燈控制器可以采集蓄電池電壓,當蓄電池供電不足時切換至市電供電。
路燈控制器硬件設計
太陽能路燈控制器的硬件框圖,它主要由電源輸入、數據采集顯示控制、ARM處理器、輸出部分組成??刂破饕訟RM處理器為核心,通過ARM微處理器對蓄電池電壓、太陽能電池電壓、環境溫度等參數進行采集,ARM運算決策,選擇符合蓄電池特性的溫度補償參數,實現高準確控制,同時,采用智能高效的PWM模糊充電方式對蓄電池進行充電,保證蓄電池工作在較佳狀態??刂破鲙в邪存I、顯示電路,可以方便地設置運行模式和運行參數,同時顯示電路也可直觀地顯示當前的運行狀態。
電源輸入部分
電源輸入部分包括對市電輸入、蓄電池輸入、太陽能電池輸入起保護作用的反接保護電路和充放電及供電切換電路。充放電及供電切換電路實現市電供電和蓄電池供電的切換,以及實現太陽能電池對蓄電池的充電控制、蓄電池的放電控制,同時,向輸出部分的MOSFET穩壓及短路保護電路提供電源。
